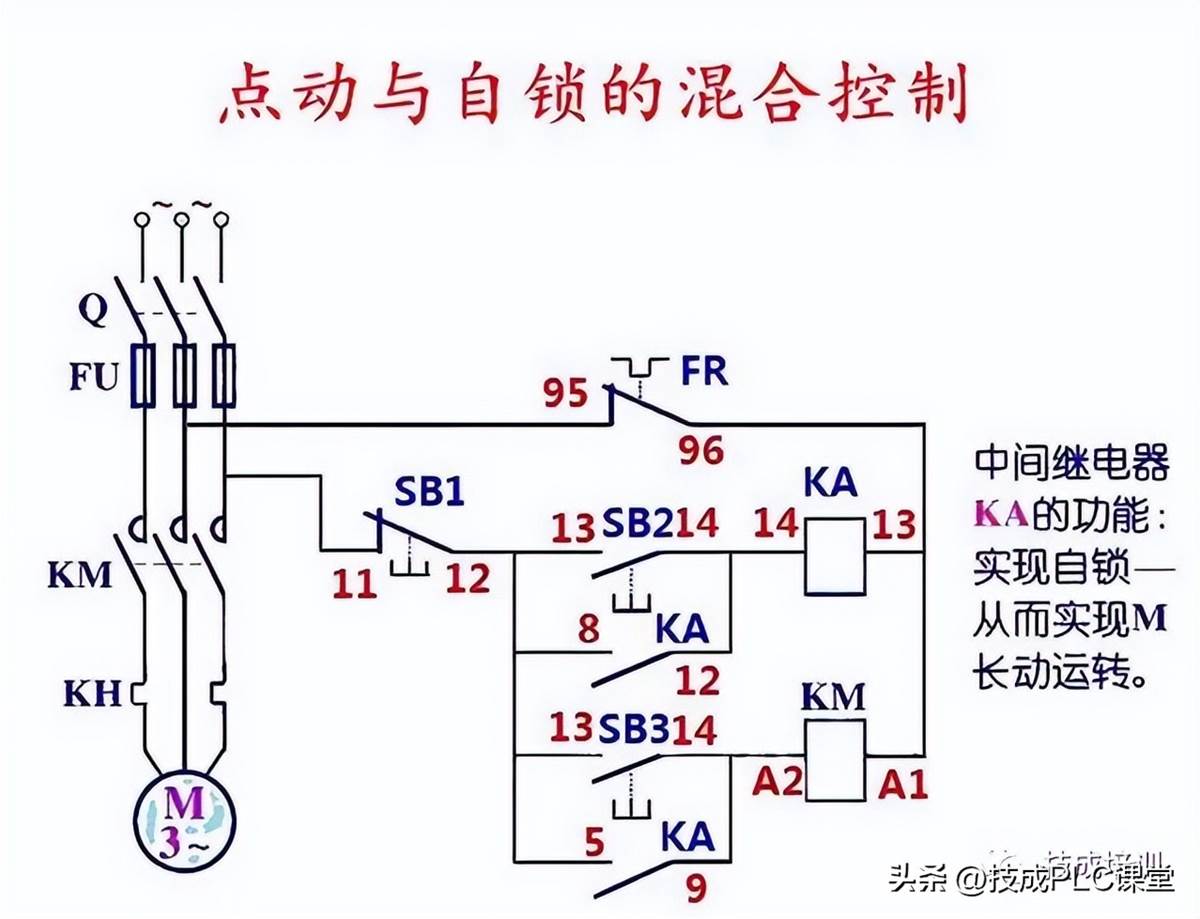

這種控制增加了一個中間繼電器，當我們按下SB2時，中間繼電器KA形成自鎖，同時自身的常開點閉合KM線圈得電，按下SB1時KM和KA的線圈同時失電。
按下SB3時接觸器KM線圈得電松開SB3時KM線圈失電，點動控制。這種接線控制效果比較好，直接給大家上實物接線圖吧。

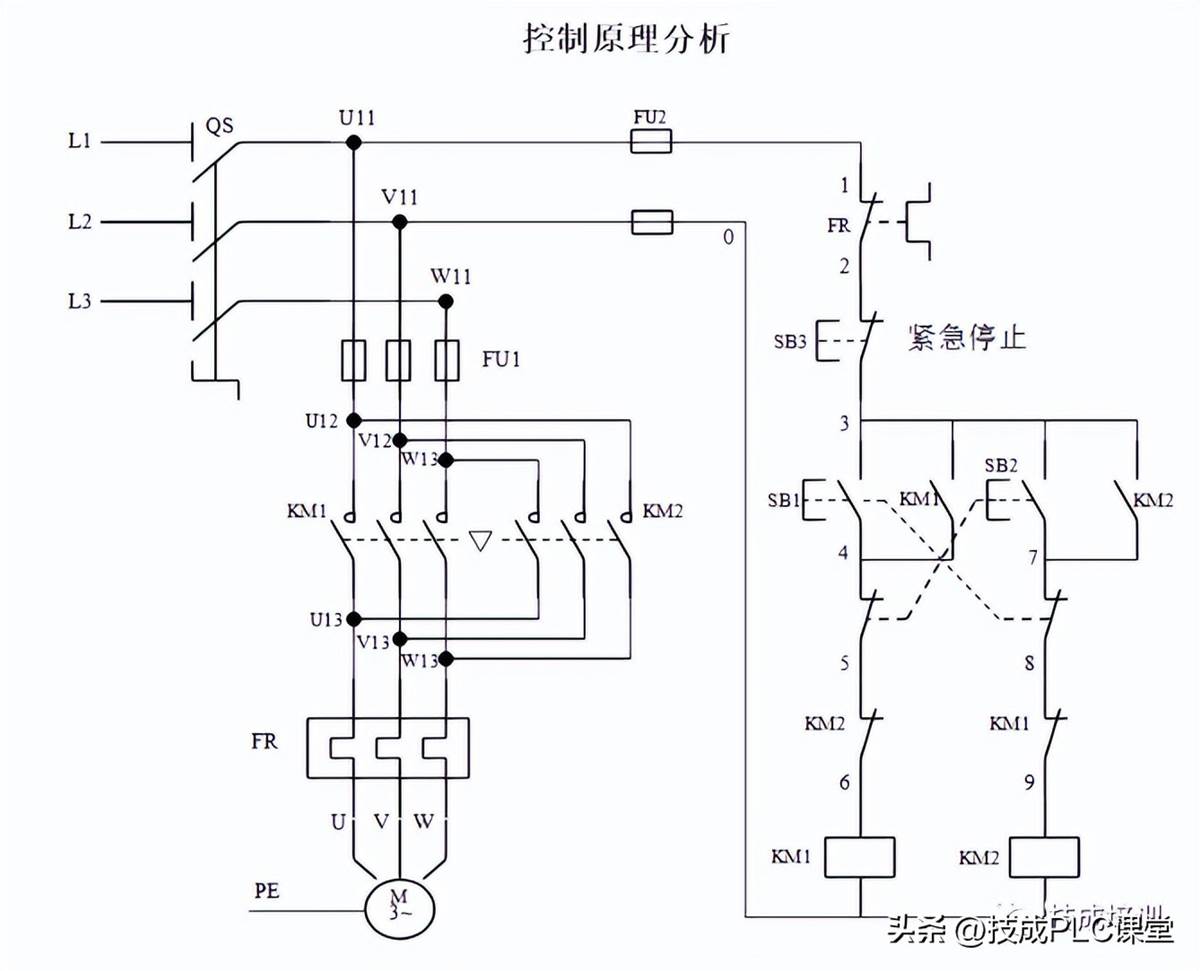

正向轉動控制：合上電源開關Q，按下正向起動按鈕SB2,接觸器KM1的線圈通電并吸合，其主觸點閉合，常開輔助觸點閉合自鎖，電動機M正向旋轉。同時KM1的常閉輔助觸點斷開，避免接觸器KM2通電。這時電動機所接電源的相序為A-B-C。
反向轉動控制：如果需要電動機由正向旋轉變為反向旋轉，先按下停止按鈕SB1，使正轉電路斷開，然后再按下反向起動按鈕SB3,接觸器KM2線圈通電并吸合，其主觸點和常開輔助觸點閉合，使電動機反轉。
同時KM2的常閉輔助觸點斷開，避免接觸器KM1通電。這時電動機所接電源相序為C-B-A。
如要電動機停止，只需按下停止按鈕SB1即可。
這種控制電路在改變電動機轉向時，需要先按停止按鈕，再按反轉起動按鈕，才能使電動機反轉。本電路適用于需可逆運行的各種生產機械。
